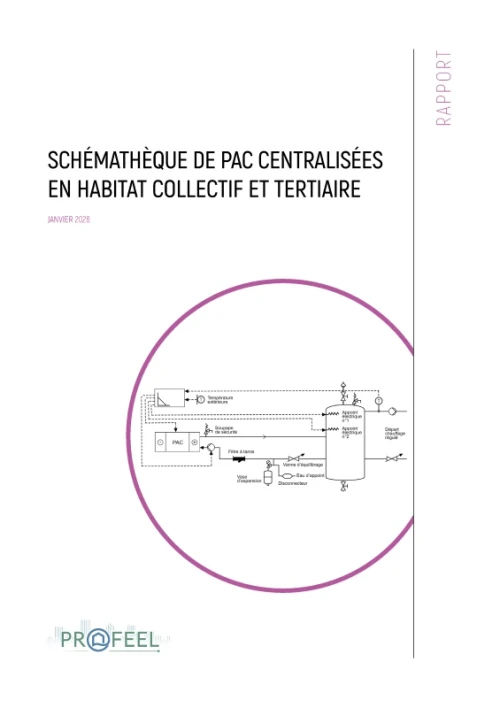

Rapport | Schémathèque de PAC centralisées en habitat collectif et tertiaire
Guide technique de référence présentant les principaux schémas de raccordement optimisés des pompes à chaleur centralisées pour l'habitat collectif et le secteur tertiaire. Développé dans le cadre du programme PROFEEL, ce document offre des solutions techniques robustes pour la rénovation énergétique et les installations neuves, avec des schémas détaillés couvrant les systèmes 100% électriques et hybrides.
Conception - Dimensionnement
Mise en oeuvre
Mise en service
Résumé
Cette schémathèque constitue un outil pratique et pédagogique complet pour la conception et l'installation de pompes à chaleur centralisées en habitat collectif et tertiaire.
Le document présente des règles d'optimisation essentielles concernant la gestion de l'inertie (volume d’eau suffisant), la maîtrise des débits hydrauliques et le contrôle des températures. Il détaille les solutions de raccordement hydraulique pour les installations mono-énergie et multi-énergie, avec ou sans production d'eau chaude sanitaire.
Chaque schéma-type est accompagné d'explications détaillées sur le fonctionnement hydraulique, la régulation et le dimensionnement des équipements, offrant ainsi un guide complet pour les professionnels du bâtiment engagés dans la transition énergétique.
Guide technique pour l'habitat collectif et le tertiaire
Découvrez la schémathèque de référence pour l'installation et l'optimisation des pompes à chaleur centralisées en habitat collectif et bâtiments tertiaires.
Ce guide technique, développé par le programme PROFEEL et la filière Bâtiment, présente des solutions de raccordement hydraulique pour les projets de rénovation énergétique et de construction neuve. Vous y trouverez des schémas détaillés pour les installations PAC air-eau et PAC eau-eau, qu'elles soient 100% électriques ou en configuration hybride avec chaudière en relève.
Le document couvre les aspects essentiels :
- règles d'optimisation du fonctionnement
- gestion de l'inertie et des volumes tampons
- maîtrise des débits et températures
- systèmes de découplage hydraulique
- solutions pour la production de chauffage et d'eau chaude sanitaire.
Chaque fiche technique comprend un schéma hydraulique complet, des explications sur le fonctionnement et la régulation, des variantes adaptées aux différents types d'émetteurs (radiateurs, planchers chauffants), et des conseils de dimensionnement précis.
Document indispensable pour les bureaux d'études, les installateurs et les maîtres d'ouvrage souhaitant garantir la performance énergétique et la qualité de leurs installations de chauffage collectif.
Sommaire
- Règles générales 6
- Analyses et optimisation des réseaux existants 9
- Les différents scénarios de rénovation 15
- Les solutions de raccordement 19
- Les points d'attention 62
À propos du contributeur
Programme PROFEEL
Le programme PROFEEL est le fruit d’une mobilisation de 16 organisations professionnelles du bâtiment, rassemblées pour contribuer collectivement à la nécessaire accélération et fiabilisation des rénovations énergétiques.
Ce programme est financé depuis 2019 dans le cadre du dispositif des certificats d’économie d’énergie (CEE).
L’AQC assure la coordination globale et le secrétariat de cette démarche.
