Dans une rénovation globale performante menée par étapes, la jonction entre une menuiserie bloc-baie posée en tunnel au nu extérieur et une isolation thermique par l’extérieur est un point singulier sensible. À cet endroit, bloc-baie, caisson de volet roulant, isolant extérieur et produits de calfeutrement doivent assurer continuité thermique et étanchéité à l’air et à l’eau.
Si cette jonction bloc-baie tunnel / ITE est mal traitée, les risques sont multiples : ponts thermiques importants, infiltrations d’air parasites, désordres d’étanchéité et pathologies à moyen terme. Le traitement de cette jonction s'appuie sur le remplacement de la menuiserie en feuillure et l'installation d'un sytème ITE adapté.

Ce calepin de la collection INTERFACES s’adresse aux menuisiers, façadiers, entreprises d’isolation par l’extérieur et artisans de la rénovation énergétique. Il présente un exemple complet de traitement de la jonction entre une menuiserie bloc-baie en tunnel au nu extérieur et un mur isolé par l’extérieur, en cohérence avec les textes de référence.
L’objectif est de proposer une méthode de mise en œuvre reproductible sur chantier pour minimiser les ponts thermiques du bloc-baie, assurer la continuité de l’isolation et garantir une étanchéité durable, dans le cadre d’une rénovation globale performante.

Remplacement de la menuiserie existante par une menuiserie bloc-baie en tunnel au nu extérieur

• Reprise d'appui et redressement des jambages
• Placement des mousses imprégnées conformément aux règles professionnelles
• Positionnement du bloc baie sur le rejingot reconstitué avec vérification du jeu nécessaire pour réaliser le calfeutrement (minimum 5 mm)
• Fixation du bloc-baie et finition du calfeutrement
• Isolation de la feuillure extérieure en linteau grâce à une bande de polystyrène et au colmatage des interstices avec de la mousse expansive
• Pose d'une plaque de désolidarisation du coffre selon les modèles

Isolation par l'extérieur des murs, avec recouvrement de l'isolant devant le coffre du volet

• Préparation du chantier ITE : protection du sol et de la menuiserie, rebouchage des éventuels trous et fissures avec du mastic adapté

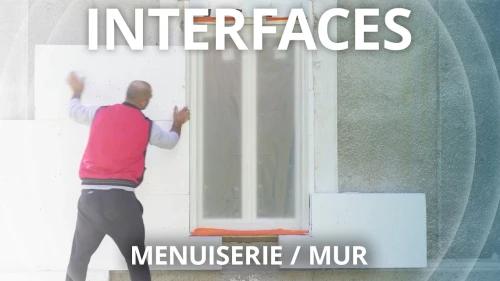

• Encollage et mise en place des panneaux, calepinés au besoin, en commançant en partie basse avec un rail de départ posé conformément aux règles de l'art
• Isolation progressive de la feuillure extérieure, en montant les rangées de panneaux
• Grugeage des panneaux passant devant le coffre du volet roulant selon le profilé plié de désolidarisation
• Colmatage de tous les interstices entre panneaux à la mousse expansive et chevillage des panneaux isolants
• Pose d'une première couche d'enduit sur l'ensemble des retours et tramage de tous les points singuliers conformément aux règles de l'art (cornières d'angles, mouchoirs aux angles d'ouverture...)
• Passe de deux trames d'enduit sur l'ensemble des panneaux
• Fixation des relevés d'étanchéité de la bavette, application de l'enduit de finition sur les retours en linteau et tableaux du bloc-baie et sur la partie courante, fixation de la bavette avec application d'un mastic de finition
