En rénovation énergétique globale, la jonction entre une menuiserie en tunnel et un mur isolé par l’extérieur représente un point qui doit être traité avec attention. Cette interface, complexe à traiter en pratique, peut créer un pont thermique important si elle n’est pas correctement exécutée.
Si cette jonction n'est pas traitée correctement, elle peut entraîner des fuites d'air, des pertes de performance thermique et de l'inconfort pour les occupants.
Dans une volonté de rénovation performante, le traitement rigoureux de cette jonction permet de garantir la continuité des isolants.

Cette vidéo, issue du programme PROFEEL, s’adresse aux artisans et professionnels du bâtiment impliqués dans la rénovation de logements existants.

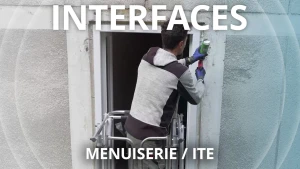

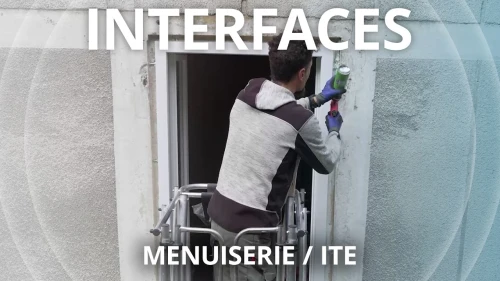

Elle illustre, sur un chantier réel, comment remplacer une menuiserie en tunnel tout en assurant une jonction efficace avec l’isolation thermique par l’extérieur.

L’accent est mis sur des gestes simples mais essentiels : reconstitution du rejingot au nu extérieur du mur existant, étanchéité de l'ouvrant, isolation des feuillures extérieures.

Remplacement de la menuiserie existante par une menuiserie en tunnel au nu extérieur, avec coffre de volet roulant en linteau intégré dans l'ITE

• Mesure des cotes et des niveaux à l'extérieur du mur, en anticipant la hauteur du rejingot
• Redressement des plans d'appui et de calfeutrement de la menuiserie comme préconisé par le DTU
• Placement de la mousse imprégnée sur le nouvel ouvrant, selon les règles professionnelles, pré-perçage et fixation de la
• menuiserie avec des vis à filetage plat et remise en place des ouvrants
• Pose d'un cordon d'étanchéité en mastic sur tout le pourtour, après l'expansion complète de la mousse imprégnée
• Remplissage des feuillures extérieures des volets avec des bandes d'isolant

Isolation par l'extérieur des murs avec recouvrement de l'isolant sur le dormant

• Préparation du chantier ITE (vérification de la planéité du support et des points singuliers de jonction au dormant)
• Pose du rail de départ sur la façade en respectant la garde au sol
• Calpinage des panneaux d'isolant aux angles d'ouverture, grugeage des panneaux et pose des panneaux de pourtour préalablement encollés en plots et boudins continus sur leur périphérie
• Isolation de la feuillure extérieure en linteau
• Chevillage des panneaux d'isolant selon la méthode "calé-chevillé" et clipsage du profilé goutte d'eau pré-entoilé et première passe d'enduit
• Pose de relevé d'étanchéité à l'angle entre l'appui de fenêtre et le tableau
• Pose de l'enduit de finition en tableau et en partie courante
